剩余電流火災報警系統

　　隨著現代建筑單體體量的不斷增大, 使用功能及居住品質不斷提高, 促使電量成倍的增長, 供配電系統越來越復雜, 供配電回路數越來越多, 在主干線上采用分散的 RCD 來防止剩余電流火災的發生已不能滿足現有的需求。為了使低壓配電系統設備的技術含量不斷提升, 提高安全用電水平, 促使防止剩余電流火災的發生朝著靈活、 智能、 集中監控的方向發展, 剩余電流在線檢測技術的推廣已勢在必行, 因而產生了剩余電流火災報警系統。該系統是電子技術與通信網絡技術結合的產物, 是以內部單片機為主體構成的分布式數據采集控制器 (以下簡稱報警器 ) 替代原先的單臺簡單的 RCD。它具有電路結構簡單, 工作可靠性高, 能夠存儲各種故障信號, 便于查找故障點與故障原因等特點。利用現代網絡技術, 引入監控計算機, 把分布在各處的剩余電流火災報警控制器連接起來, 構成剩余電流火災報警系統, 實現了少人或無人值守?？偩€型多點數據采集在線式監測, 為電氣線路的安全運行、 維護工作的制度化和科學化奠定了基礎。

　　現有的報警器一般分為整體式和分體式報警器兩種。整體式報警器的特點是體積較大, 可直接取代原來安裝總斷路器的位置, 除了需要構成系統的通信線路外, 無需進行二次控制線的連接和調試, 額定電流等級較小, 較適合應用于新設計的項目中。對于此類報警器, 有兩點設計人員不能忽視的: + 須在選用時注明報警器內所選用斷路器的型號、 規格; , 由于該報警器替代了原總斷路器, 因此該報警器內所選用的斷路器必須符合常規供配電線路的設計要求, 選用有關的各項電氣參數, 特別是分?jǐn)嗳萘康取?/p>

　　分體式報警器由外掛式的剩余電流檢測電流互感器和一個控制器組成。它的特點是無需改動一次回路接線和原設計或原有的配電柜內部結構和尺寸, 只需把剩余電流檢測電流互感器穿入配電線路內, 把采樣的剩余電流數值輸入報警器即可。分體式報警器既可考慮安裝在配電柜 (箱 )的面板上, 也可單獨做成一個報警器箱安裝在配　　電柜 (箱 )旁邊或其他地方。

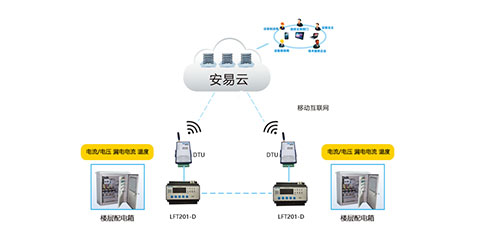

　　對各個報警器進行編碼, 通過系統總線進行連接, 再設一臺控制主機, 就構成了剩余電流火災報警系統。報警器與控制主機之間構成下位機與上位機的邏輯關系。下位機把檢測到的各種模擬量數據進行 A /D轉換成數字量信號, 并經處理后向上位機傳送, 上位機可向下位機發出指令。這樣, 上、 下位機可完成雙向通信的功能。該系統若為四芯總線制, 則通信端口為 RS- 232。若為采用五芯以上的非屏蔽計算機網絡線, 則通信端口為 RS- 485, 通信距離能達到 1. 2 km 以上, 可實行“四遙” (功能, 亦能與火災報警系統進行通信。

　　本著實用、適用、 合理、 節省投資的原則, 按《高規》、 《建規》中的規定, 剩余電流火災報警系統應安裝在火災危險性大、 人員密集 (如各種娛樂場所、 放映廳、 游藝廳、 會議廳、 多功能廳 )等場合中的重要低壓配電回路, 各防火分區的照明總配電箱、 電力總配電箱等進線處。對于其他一些普通的建筑物與工礦企業內的車間等場所的電源進戶處, 以及一些較重要的配電回路, 易發生火災和環境條件較惡劣、 極易發生單相接地故障的場所, 宜設置獨立式的剩余電流火災報警器或安裝普通的 RCD來檢測不正常的剩余電流, 經過一定　　的延時后, 動作報警或動作跳閘來防止電氣火災的發生。根據建筑物設計的要求, 配電干線的剩余電流保護一般分為兩級保護或三級保護。在組成剩余電流火災報警系統的工程中, 在末端最后一級宜采用普通的 RCD, 其他部位較適合采用剩余電流報警器。對于一些特殊場合和一些特殊用途的電源, 如事故照明、 消防設備、 金融防盜等, 報警器應及時動作, 達到實時監控的目的, 提醒業主盡早處理故障, 保證供電的連續性。

　　在火災危險性大、 人員密集的場合中的重要低壓配電回路中對運行狀態的電氣設備進行量化檢測, 安裝 RCD裝置或剩余電流火災報警系統,是防止產生剩余電流火災的必要措施, 對降低我國電氣火災數量有著積極的意義。
